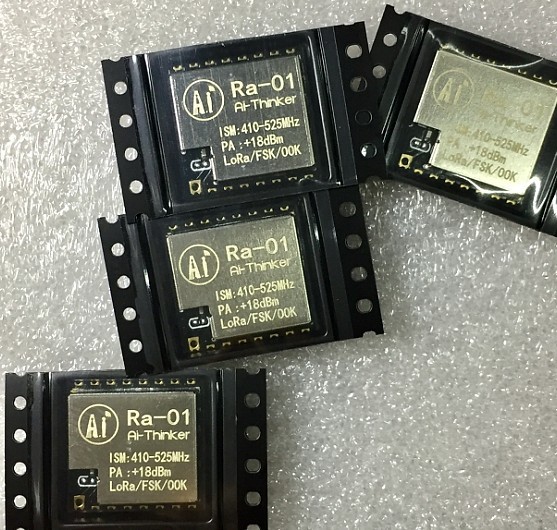

LoRa™扩频调制技术
• 超远通信距离15KM
• +20dBm-100mW电压变化时恒定的射频功率输出
• 高灵敏度：低至-148dBm
• 半双工SPI通讯
• 可编程比特率高达300kbps
• 支持FSK、GFSK、MSK、GMSK、LoRa™及OOK调制方式
• 127dB的RSSI动态范围
• 自动射频信号检测，CAD模式和超高速AFC
• 带有CRC、高达256字节的数据包引擎
• 小体积双列邮票孔贴片封装
• 带屏蔽壳

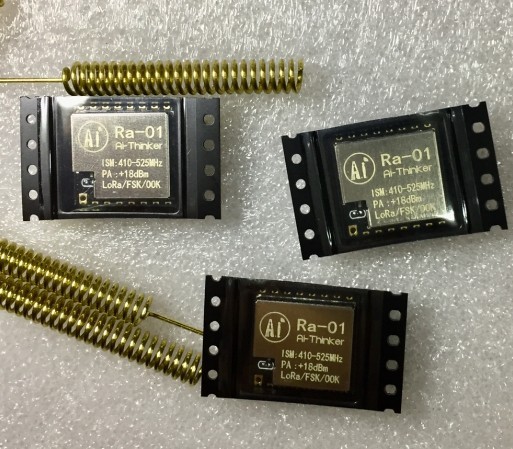

• 弹簧天线(Ra-01)或IPEX外接天线(Ra-02)
|
Pin脚号 |
Pin 脚名称 |
功能说明 |
|
|
Ra-01 |
Ra-02 |
||
|
1 |
- |
ANT |
天线 |
|
2 |
1、2 |
GND |
接地 |
|
3 |
3 |
3.3V |
3.3V供电 |
|
4 |
4 |
RESET |
复位 |
|
5 |
5 |
DIO0 |
数字IO0，软件配置 |
|
6 |
6 |
DIO1 |
数字IO1软件配置 |
|
7 |
7 |
DIO2 |
数字IO2软件配置 |
|
8 |
8 |
DIO3 |
数字IO3软件配置 |
|
9 |
9 |
GND |
接地 |
|
10 |
10 |
DIO4 |
数字IO4件配置 |
|
11 |
11 |
DIO5 |
数字IO5软件配置 |
|
12 |
12 |
SCK |
SPI时钟输入 |
|
13 |
13 |
MISO |
SPI数据输出 |
|
14 |
14 |
MOSI |
SPI数据输入 |
|
15 |
15 |
NSS |
SPI片选输入 |
|
16 |
16 |
GND |
接地 |
Ra-01模块尺寸平面图
|
模块型号 |
长(mm) |
宽(mm) |
高(mm) |
PAD 尺寸(mm) |
Pin 脚间距(mm) |
屏蔽壳高(mm) |
板厚(mm) |
|
Ra-01 |
17 |
16 |
3 ±0.1 |
1x 1(底层)，1.778 x1.27(天线焊盘底层) |
2 |
2 |
0.8±0.1 |
|
Ra-02 |
17 |
16 |
3 ±0.1 |
1x 1(底层) |
2 |
2 |
0.8±0.1 |
