LAY50-16AF-11D，正方形绿色按钮开关，带LED灯开孔16mm，无锁自复位
触点：1常开1常闭，
按钮LED灯颜色：绿灯，
LED灯指示电压：ACDC 24V
灯珠具有内置的保护电阻，不需要外部电阻。
应用于：电力，医疗，仪表仪器，船舶，工业，印刷，实验室设备中的按钮，
开启，功率档位调整及其他作用。
主要技术参数：
工作温度：-25-55℃
工作湿度：45-85%RH
接触电阻：<或者=50mΩ
绝缘电阻：>或者=100MΩ
工频耐受电压：AC 1890V 50HZ.1min
机械寿命：一般按钮1000000次，旋钮100000次 紧急按钮50000次
电气寿命：AC15 10万次（1200次/小时）
DC13 5万次（1200次/小时）
头部防护等级：IP40（有“TH”标志的 能在湿热环境下正常工作
动作行程：1.5-2.0mm
额定工作值
额定绝缘电压Ui / 250V
约定发射电流Ith ：5A
使用类别： 额定工作电压Ue 24V 110V 220V
AC-15 额定工作电流Ie 2A 1A 0.5A
DC-13 额定工作电压Ie 0.7A 0.2A 0.1A

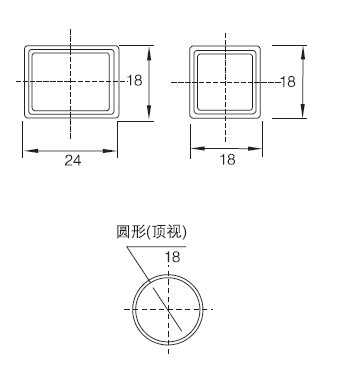

圆形/方形头部安装开孔尺寸：

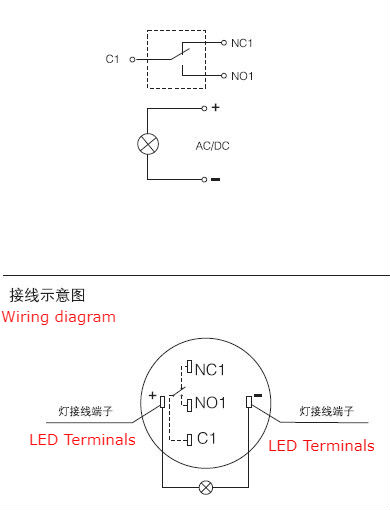

触点一常开一常闭及接线示意图
外形尺寸：
更多产品选择类型如下：
按钮工作状态可选择其一：无锁自复位/自锁

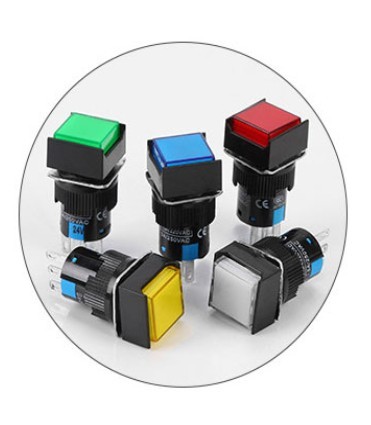

按钮LED灯颜色可选择其一：红/绿/黄/白/蓝
LED灯指示电压可选择其一：ACDC6V ，ACDC12V,ACDC24V,ACDC36V ,ACDC48V,ACDC110V，ACDC127V，ACDC220V
触点类型可选择其一：1常开1常闭， 2常开2常闭
产品型号及选择：
LAY50-16AF-11按钮安装外直径16mm，头部正方形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AF-22按钮安装外直径16mm，头部正方形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AF-11T按钮安装外直径16mm，头部正方形，无灯，触点一常开一常闭，自锁
LAY50-16AF-22T按钮安装外直径16mm，头部正方形，无灯，触点二常开二常闭，自锁
LAY50-16AF-11D按钮安装外直径16mm，头部正方形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AF-22D按钮安装外直径16mm，头部正方形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AF-11TD按钮安装外直径16mm，头部正方形，带LED灯，触点一常开一常闭，自锁
LAY50-16AF-22TD按钮安装外直径16mm，头部正方形，带LED灯，触点二常开二常闭，自锁
LAY50-16AY-11按钮安装外直径16mm，头部圆形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AY-22按钮安装外直径16mm，头部圆形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AY-11T按钮安装外直径16mm，头部圆形，无灯，触点一常开一常闭，自锁
LAY50-16AY-22T按钮安装外直径16mm，头部圆形，无灯，触点二常开二常闭，自锁
LAY50-16AY-11D按钮安装外直径16mm，头部圆形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AY-22D按钮安装外直径16mm，头部圆形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AY-11TD按钮安装外直径16mm，头部圆形，带LED灯，触点一常开一常闭，自锁
LAY50-16AY-22TD按钮安装外直径16mm，头部圆形，带LED灯，触点二常开二常闭，自锁
LAY50-16AJ-11按钮安装外直径16mm，头部矩形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AJ-22按钮安装外直径16mm，头部矩形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AJ-11T按钮安装外直径16mm，头部矩形，无灯，触点一常开一常闭，自锁
LAY50-16AJ-22T按钮安装外直径16mm，头部矩形，无灯，触点二常开二常闭，自锁
LAY50-16AJ-11D按钮安装外直径16mm，头部矩形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AJ-22D按钮安装外直径16mm，头部矩形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AJ-11TD按钮安装外直径16mm，头部矩形，带LED灯，触点一常开一常闭，自锁
LAY50-16AJ-22TD按钮安装外直径16mm，头部矩形，带LED灯，触点二常开二常闭，自锁
客户需要选择一个指示灯颜色，指示LED灯颜色有：
红色/绿色/黄色/白色/蓝色/黑色
客户需要选择一个指示灯电压，指示灯电压有：
ACDC:6V/12V/24V/36V/48V/110V/127V/220V
∷
