LAY50-16AF-11D，正方形红色按钮开关，带LED灯开孔16mm，无锁自复位
触点：1常开1常闭，

按钮LED灯颜色：红灯，

LED灯指示电压：ACDC 220V

灯珠具有内置的保护电阻，不需要外部电阻。

应用于：电力，医疗，仪表仪器，船舶，工业，印刷，实验室设备中的按钮，
开启，功率档位调整及其他作用。

主要技术参数：

DC-13       额定工作电压Ie        0.7A     0.2A       0.1A

圆形/方形头部安装开孔尺寸：

触点一常开一常闭及接线示意图

外形尺寸：

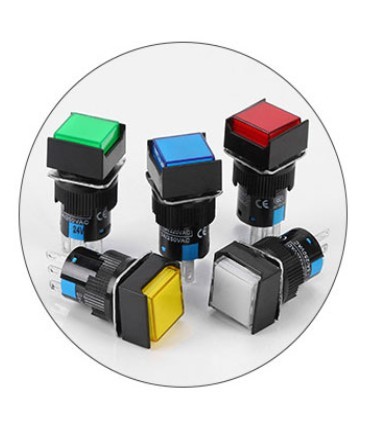

更多产品选择类型如下：

按钮工作状态可选择其一：无锁自复位/自锁
按钮LED灯颜色可选择其一：红/绿/黄/白/蓝
LED灯指示电压可选择其一：ACDC6V ，ACDC12V,ACDC24V,ACDC36V ,ACDC48V,ACDC110V，ACDC127V，ACDC220V
触点类型可选择其一：1常开1常闭， 2常开2常闭

产品型号及选择：
LAY50-16AF-11按钮安装外直径16mm，头部正方形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AF-22按钮安装外直径16mm，头部正方形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AF-11T按钮安装外直径16mm，头部正方形，无灯，触点一常开一常闭，自锁
LAY50-16AF-22T按钮安装外直径16mm，头部正方形，无灯，触点二常开二常闭，自锁
LAY50-16AF-11D按钮安装外直径16mm，头部正方形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AF-22D按钮安装外直径16mm，头部正方形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AF-11TD按钮安装外直径16mm，头部正方形，带LED灯，触点一常开一常闭，自锁
LAY50-16AF-22TD按钮安装外直径16mm，头部正方形，带LED灯，触点二常开二常闭，自锁

LAY50-16AY-11按钮安装外直径16mm，头部圆形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AY-22按钮安装外直径16mm，头部圆形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AY-11T按钮安装外直径16mm，头部圆形，无灯，触点一常开一常闭，自锁
LAY50-16AY-22T按钮安装外直径16mm，头部圆形，无灯，触点二常开二常闭，自锁
LAY50-16AY-11D按钮安装外直径16mm，头部圆形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AY-22D按钮安装外直径16mm，头部圆形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AY-11TD按钮安装外直径16mm，头部圆形，带LED灯，触点一常开一常闭，自锁
LAY50-16AY-22TD按钮安装外直径16mm，头部圆形，带LED灯，触点二常开二常闭，自锁
LAY50-16AJ-11按钮安装外直径16mm，头部矩形，无灯，触点一常开一常闭，自复位无锁
LAY50-16AJ-22按钮安装外直径16mm，头部矩形，无灯，触点二常开二常闭，自复位无锁
LAY50-16AJ-11T按钮安装外直径16mm，头部矩形，无灯，触点一常开一常闭，自锁
LAY50-16AJ-22T按钮安装外直径16mm，头部矩形，无灯，触点二常开二常闭，自锁
LAY50-16AJ-11D按钮安装外直径16mm，头部矩形，带LED灯，触点一常开一常闭，自复位无锁
LAY50-16AJ-22D按钮安装外直径16mm，头部矩形，带LED灯，触点二常开二常闭，自复位无锁
LAY50-16AJ-11TD按钮安装外直径16mm，头部矩形，带LED灯，触点一常开一常闭，自锁
LAY50-16AJ-22TD按钮安装外直径16mm，头部矩形，带LED灯，触点二常开二常闭，自锁
